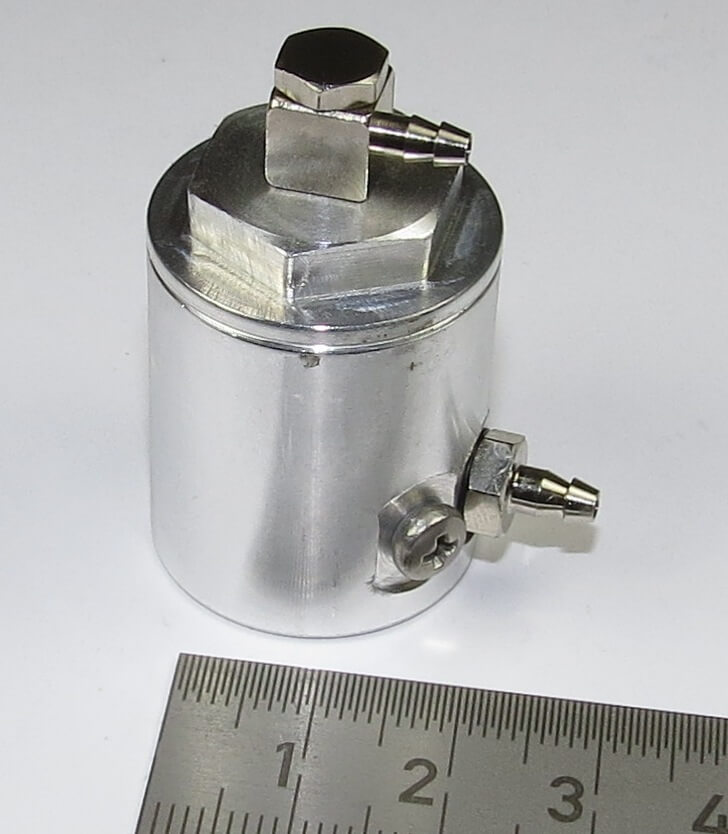

1 Filtereinheit komplett. Leimbach. Mit Filtereinsatz und Anschlüssen. M4. Mit Einschraubnippel M4/2,5mm. Mit ABGEWINKELTEN Anschlüssen! 0H130A. Welcher Anschluß als EINGANG oder AUSGANG verwendet wird, ist egal. Die einmal getroffene Wahl muss jedoch beibehalten werden, sonst werden die Schmutzpartikel aus dem Filterelement in den Kreislauf zurück gespült - dies ist auf jeden Fall zu vermeiden!Maße:Höhe ohne Nippel: 33mmHöhe mit Nippel: 42mmDurchmesser: 24,5mm ohne Anschlußteile

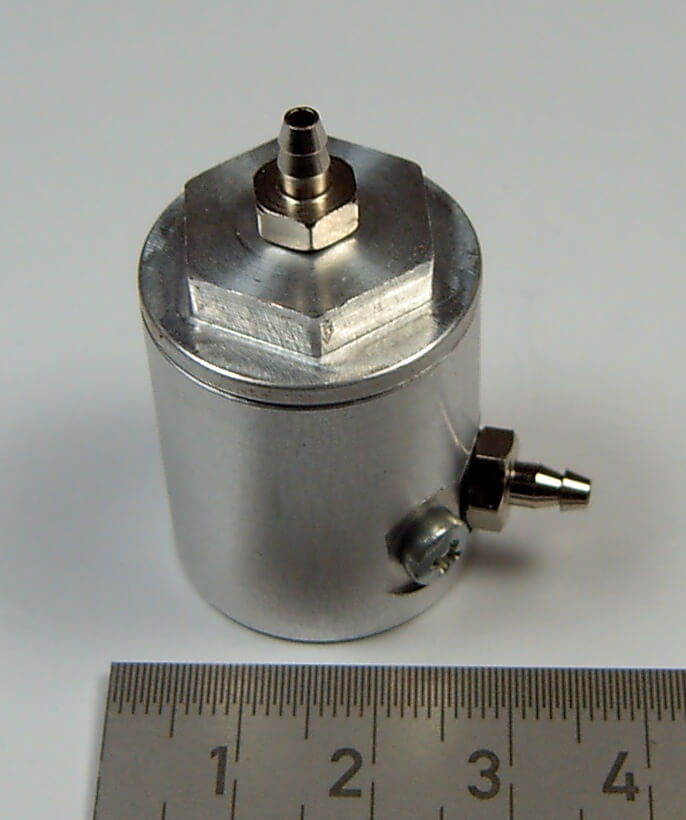

1 Filtereinheit komplett. Leimbach. Mit Filtereinsatz und Anschlüssen. M4. Mit Einschraubnippel M4/2,5mm. 0H130. Welcher Anschluß als EINGANG oder AUSGANG verwendet wird, ist egal. Die einmal getroffene Wahl muss jedoch beibehalten werden, sonst werden die Schmutzpartikel aus dem Filterelement in den Kreislauf zurück gespült - dies ist auf jeden Fall zu vermeiden!
Hydraulik Ölfilter Ölfilter mit CNC-gefrästen und schwarz eloxiertem Gehäuse inkl. Anbaulaschen.Bis zu einem Druck von max. 25 Bar einsetzbar, Anschlussgewinde M3Inhalt des Montagesatzes:
Filtereinsatz
Filtergehäuse
O-Ring
Dichtscheibe
Anschlussnippel mit Überwurf
Hydraulikschlauch
SchraubenVerwendung:Setzen Sie den Ölfilter immer in die Rücklaufleitung zwischen den Ventilblock und der Pumpe. Setzen Sie den Filter niemals in die Druckleitung da er sonst beschädigt werden kann. Um eine optimale Filterleistung zu erhalten sollten die Anschlussleitungen so groß wie möglich gewählt werden. Achten Sie beim Einbau des Filters auf dessen Strömungsrichtung. Diese ist durch einen Pfeil auf dem Filterelement angegeben. Der Pfeil muss immer zum Tank hin zeigen.Auf der Filter-Eingangsseite können Sie maximal 3 Leitungen anschließen. Die nicht verwendeten Bohrungen müssen Sie mit Schrauben und Dichtungen verschließen. Auf der Filter-Ausgangsseite wir der Nippel direkt in der Filterpatrone angeschraubt. Beim Anziehen kann sich die Patrone im Gehäuse verdrehen. Um dies zu vermeiden müssen Sie mit einer Zange an dem Sechskant gegen-halten um den Nippel richtig dicht anziehen zu können.
